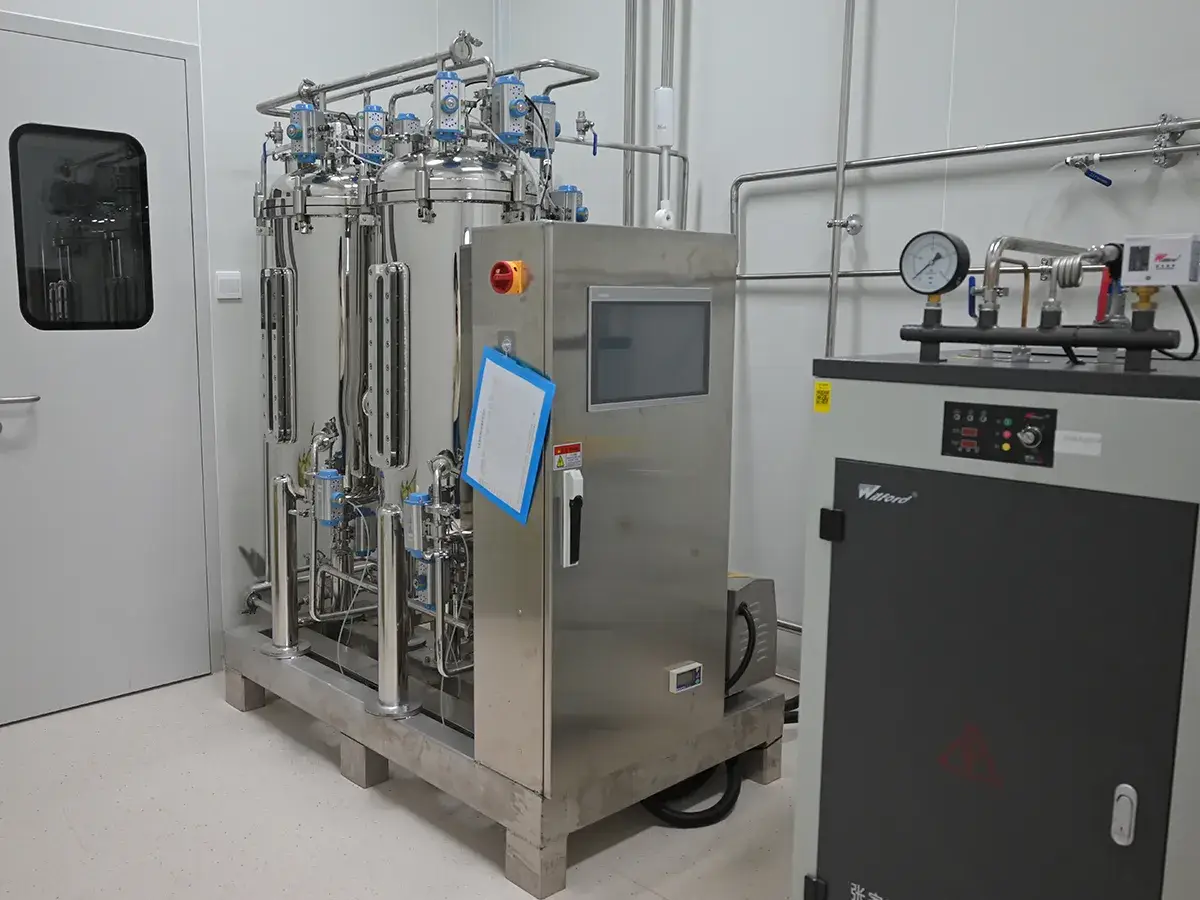

Cистемы очистки CIP для биотехнологий
Система очистки CIP является важной частью биотехнологического оборудования, соответствующего требованиям GMP. Наша система очистки отличается простотой эксплуатации, надежностью, а также возможностью контролировать процесс очистки. Это стандартная вспомогательная система оборудования для ферментации.
Система очистки CIP эффективно очищает биореакторы и технологические трубопроводы без необходимости разборки оборудования, значительно снижая трудозатраты.
Производительность очистки может быть количественно оценена с помощью измерения электропроводности раствора. В сочетании с автоматическими программами очистки, которые управляются с компьютера, и контролем электропроводности, система позволяет стандартизировать и отслеживать эффективность очистки.
-

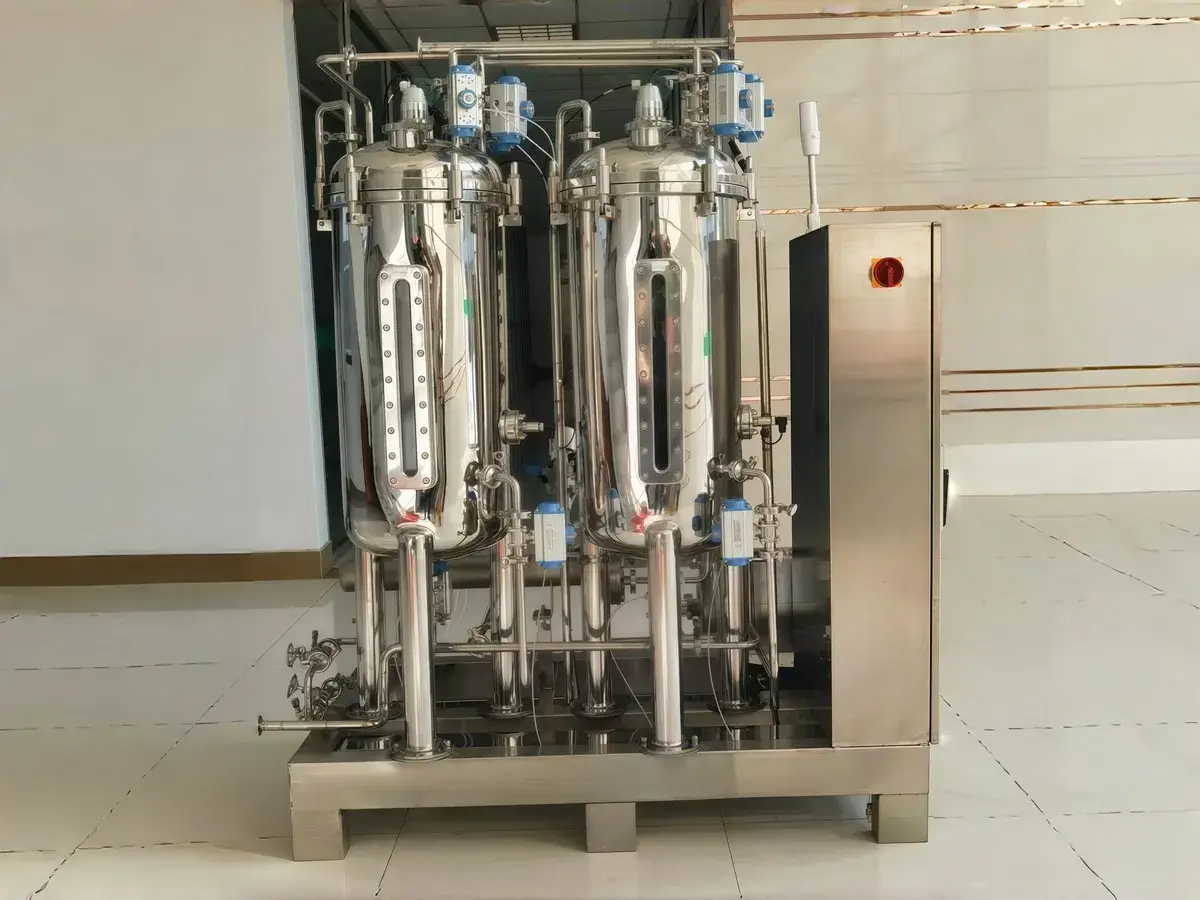

Емкости для щелочи, кислоты и очистки
- Емкости для кислоты и щелочи: отсутствуют кожух и мешалка;
- Емкость для очистки: отсутствуют кожух и мешалка; паровой подогрев содержимого с контролем температуры;
- Материал: нержавеющая сталь SUS316L
-
Подающий насос CIP
- один центробежный насос с прямым подключением;
- Материал: нержавеющая сталь SUS304
-
Возвратный насос CIP
- один центробежный насос с прямым подключением;
- Материал: нержавеющая сталь SUS304
-
Характеристики очистки

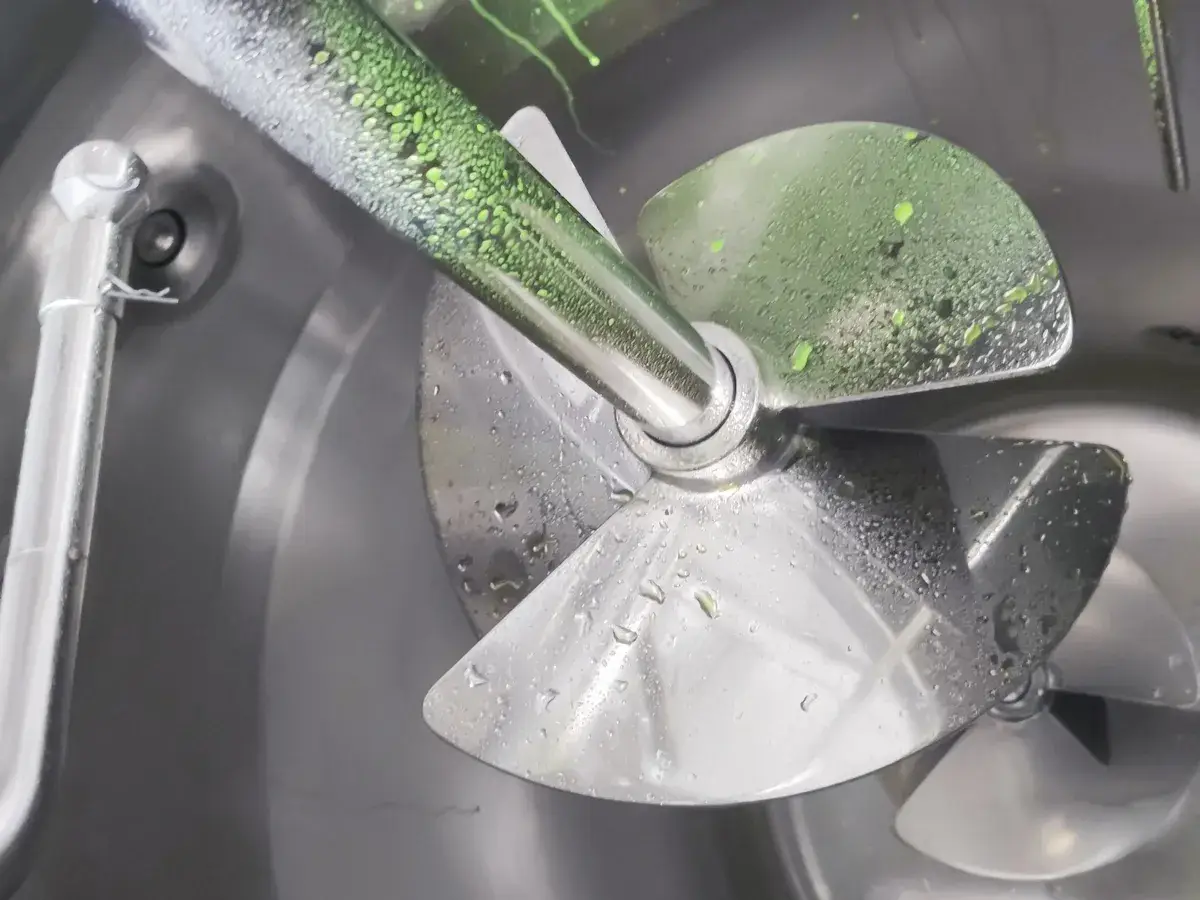

- 100% покрытие внутренней поверхности; отсутствие мертвых зон; отсутствие остатков загрязнений
-
Система мониторинга проводимости
- Встроенный анализатор проводимости для контроля концентрации; автоматический контроль откачки; используются пневматические клапаны
-
Компоненты
- Смотровое окошко с подсветкой, лючок для руки, моющая головка, датчик температуры, датчик проводимости в возвратном трубопроводе
-
Режимы очистки
- Ручная очистка, автоматическая очистка, пошаговая очистка; ручной режим для пусконаладочных работ и устранения неисправностей; автоматический режим для регулярной работы
-
Процедура очистки
- Клапан последовательности под управлением ПЛК подает очистной раствор и щелочной раствор. Далее происходит нагрев до заданной температуры и циркуляционная очистка сосудов и трубопроводом
-
Управление временем очистки
- Продолжительность каждого этапа очистки может быть настроена
-
Управление температурой очистки
- Предусмотрен контроль температуры очистного раствора в реальном времени; в диапазон измерения: 0-90°C; диапазон регулировки: от температуры окружающей температуры до 90°C
-
Электрический шкаф
- Изготовлен из нержавеющей стали SUS304 толщиной ≥1,5 мм; огнестойкий, влагостойкий, молниезащищенный, водо- и пылезащищенный; оснащен розетками, освещением и вентиляторами для охлаждения;
- Электрическая разводка: силовые и контрольные цепи проложены отдельно друг от друга; достаточно свободного пространства в кабельных лотках и каналах
- Идентификация и безопасность: все электрические компоненты помечены; провода пронумерованы с обеих концов; все терминалы защищены изоляционными рукавами
- Стандарты электропроводки: трехфазное питание (380 В переменный ток): желто-зеленый-красный; нейтральный провод: синий; заземляющий провод: зеленый-желтый
